Ратушь в Ильцене: Арочные перемычки, видимые с трех сторон

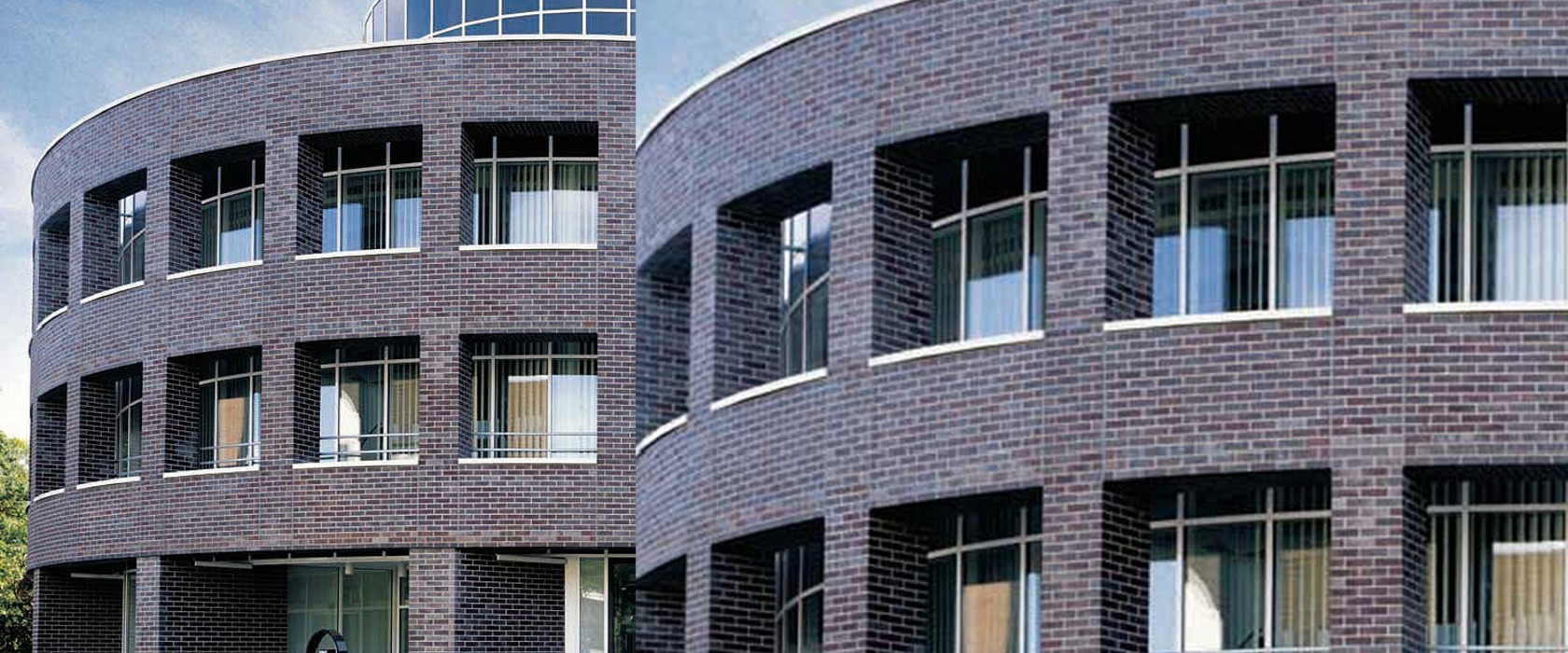

Клинкерный фасад с арочными окнами - особая задача для сотрудников технического отдела Röben. На рисунке показана круглая конструкция, которая была размещена на значительном расстоянии от существующего стеклянного фасада. По этой причине клинкерный фасад виден со всех сторон.
Из статических соображений конструкция состоит из несущего железобетонного сердечника. Все опорные балки с клинкерной поверхностью, видимой с трех сторон, спроектированы и изготовлены в фирме Röben в виде специального строительного элемента с сохранением необходимого радиуса.

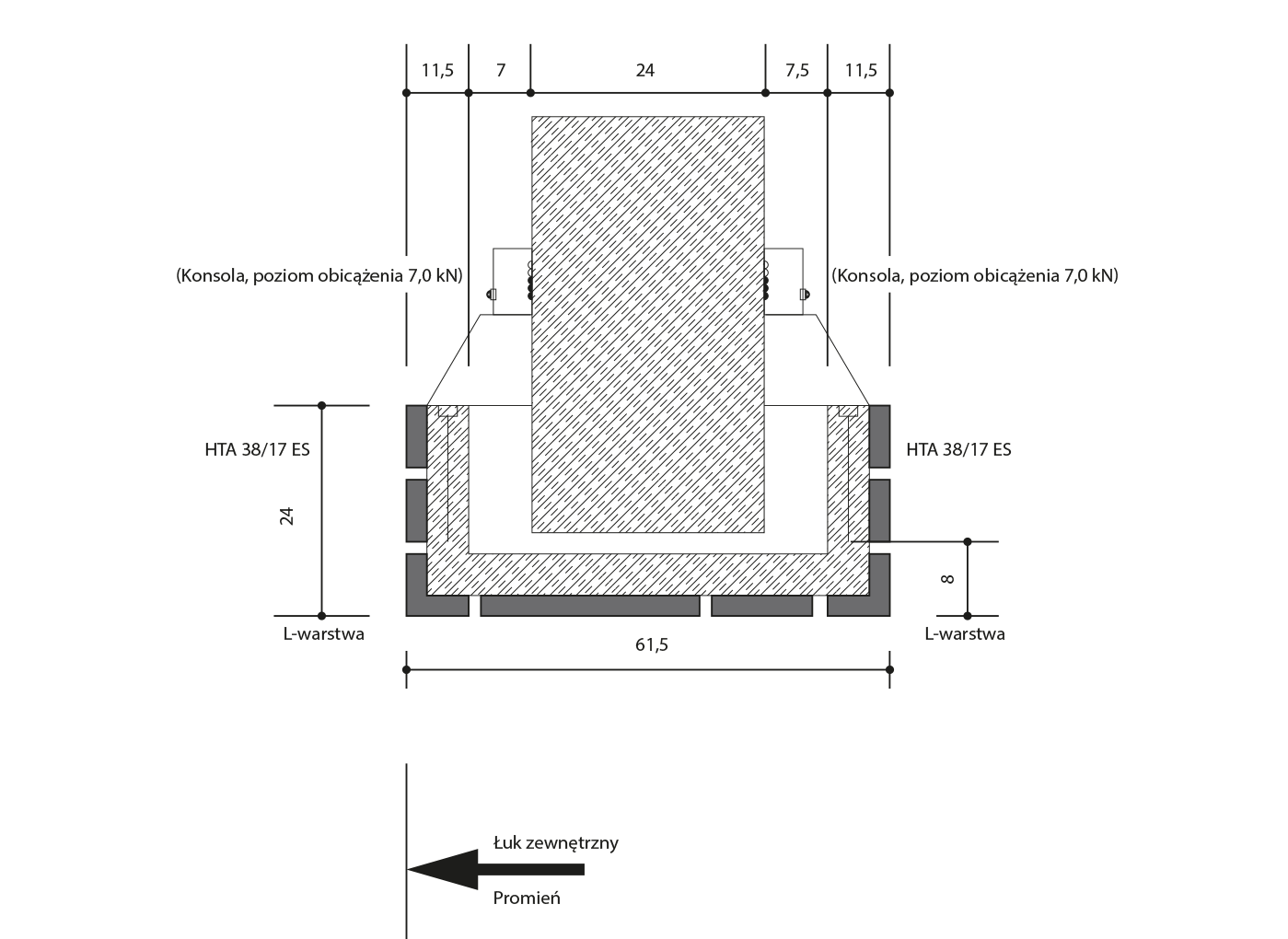

СЕЧЕНИЕ ПЕРЕМЫЧЕК В ФОРМЕ АРКИ
В готовой конструкции бетонный сердечник не виден. Специальные строительные элементы органично вписываются во весь фасад, который выглядит как массивное отдельно стоящее здание из клинкера.
